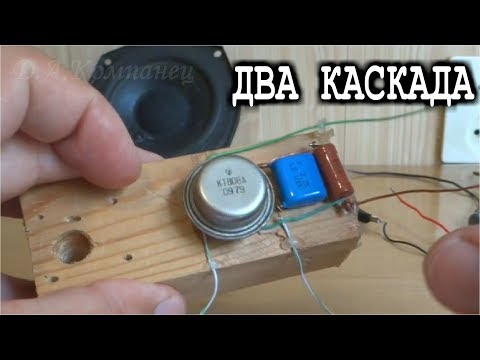

ДВУХКАСКАДНЫЙ УСИЛИТЕЛЬ с ТРАНСФОРМАТОРНОЙ СВЯЗЬЮ

Очень громкий усилитель можно собрать из пары транзисторов по двух каскадной схеме. По своей сути эта схема представляет собой два усилителя, в моем случае это два усилителя класса А, соединенные между собой с помощью трансформатора.  В этой схеме трансформатор обеспечивает магнитную связь и гальваническую развязку между предварительным усилителем и каскадом усилителя мощности.

Без стабилизации и обратной связи этот усилитель звучит , разумеется, плохо, но громко!  Данная схема это лишь простой и наглядный пример построения двухкаскадного усилителя с трансформатором связи, для её доработки потребуется внести в конструкцию ряд изменений, что улучшит звук и обеспечит большую стабильность параметров.

Очень хорошо на таком усилителе демонстрировать увеличение коэффициента усиления без использования Пары Дарлингтона, при этом количество транзисторов будет минимальным, а усиление максимальным.
