KT315 Вещает Музыку �� ПЕРЕДАТЧИК на МУЛЬТИВИБРАТОРЕ

РАДИОПЕРЕДАТЧИК на МУЛЬТИВИБРАТОРЕ В эфире Играет Шарманка на Гармониках!
Подробное описание и рассказ https://youtu.be/M2ogC985x-w
Мультивибраторный Радиопередатчик на звуковых частотах.

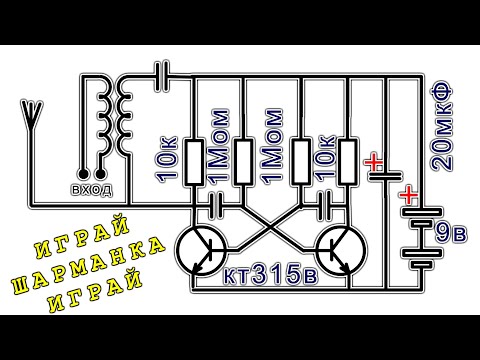

Тут схема https://zen.yandex.ru/media/dima/-radioperedatchik-na-multivibratore--5e688b1082f9de0b0405d145
Сам по себе мультивибратор генерирует прямоугольные импульсы меандры и работая на звуковых частотах генерировать радиосигнал не должен. Я решил проверить - Что произойдет если снимать сигнал в виде прямоугольных импульсов и подавать его на катушку индуктивности (соленоид, дроссель, индуктор). В первом опыте я нагрузил Мультивибратор выполненный по симметричной схеме высокоомным наушником и включив старый приемник , постарался поймать гармоники в радиодиапазоне.
Это удалось буквально сразу , при частоте генерации примерно в 25 000 герц, в диапазоне ДВ я хорошо и отчетливо услышал тон генерации мультивибратора.
При этом трансформаторный эффект можно было исключить, проверив по схеме с помощью радиоприемника излучающие точки.
Как и положено , в схеме мультивибратора излучал радиоволну коллектор транзистора на который был нагружен наушник.
Решено было попытаться промодулировать сигнал несущей с помощью сотового телефона. Для этого вместо наушника с цепь нагрузки был включен звуковой трансформатор одна из обмоток которого стала индуктором генерирующим радиоволну, а вторая послужила модулятором будучи подключена к сотовому телефону.
Разумеется такая радиосвязь очень шумна и кроме сигнала телефона можно слышать свист и тон самой несущей и её гармоник, но радио-передача состоялась и музыка была в эфире.
Эксперимент прошел удачно - Звуковая несущая частота в виде П образных импульсов вполне годится для выхода в эфир в экстремальных случаях.
