Старинная Мигалка на германиевых транзисторах. Доработанная и упрощенная...

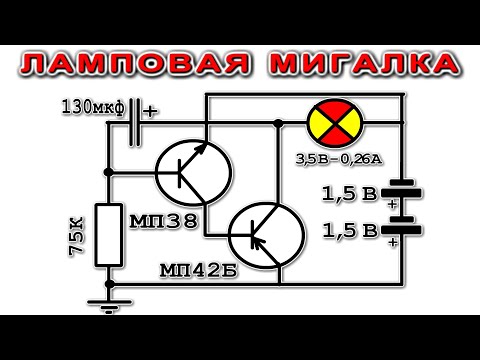

Схема "Реле поворота" на двух биполярных германиевых транзисторах не нова, а точнее очень стара. Но и со старой схемой можно повозиться в своё удовольствие чтобы упростить и доработать её. https://zen.yandex.ru/media/dima/starinnaia-migalka-na-germanievyh-tranzistorah-dorabotannaia-i-uproscennaia-shema-602f56f4ffa2d86ae4f88db8 Мои упрощения коснулись исключения пары (одного) резистора, который ставится последовательно с конденсатором и подбора режима транзисторов с помощью резистора 75 ком, для нормализации работы лампочки накаливания и снижения напряжения питания до 3 х вольт. В типовых схемах, даже используемых в выпускаемых ранее промышленностью приборах, лампу на напряжение в 3,5 вольта, питали от четырех батарей с общим напряжением 6 вольт или от "плоской" батарейки на 4,5 вольта, при этом яркость вспышек была немного меньше, за счет малой емкости конденсатора. В моей схеме частота вспышек довольно редкая - схема работает как сигнальный маяк. Но изменив цепочку из Резистора и Конденсатора, можно добиться увеличения частоты вспышек. При этом нужно помнить, что яркость вспыхивающей лампы напрямую зависит от энергии накапливаемой конденсатором, уменьшение емкости которого приводит к снижению яркости при увеличении частоты. Применение такой схемы не регламентируется, я собирал её для своего собственного удовольствия, проверяя свои силы в проектировании и настройке первичных импульсных систем применяемых повсеместно, хотя и не в таком экзотическом для современности варианте. Схема критична к свойствам нагрузки,- лампочки накаливания в момент вспышки изменяют свое сопротивление в восемь раз, так что замена лампы на другую нагрузку скорее всего приведет схему в нерабочее состояние. Демонстрацию работы, а также подробную инструкцию по сборке вы можете посмотреть в этом видеоролике. #СхемаМигающейЛампочки #РелеПоворотаНаТранзисторах #ПростыеЭлектрическиеСхемы 🌟 Мощный генератор из Счетчика воды своими руками. https://youtu.be/8irbRG217TY 🌟 Водопроводный генератор. Испытания водой. https://youtu.be/UM-3ur1vzZM 🌟 Солнечная панель из Светодиодов https://youtu.be/4SJOg-uU0hw 🌟 Солнечная батарея из Неоновых лампочек. https://youtu.be/uwSuKLca6Ps 🌟 Микроскоп из CD рума https://youtu.be/K0GPLBUteS8 🌟 Пельтье Электростанция своими руками https://youtu.be/pqM07HUUUxI
